Technische details

De volgende zaken zijn beschikbaar voor een live-registratie..

Camera's

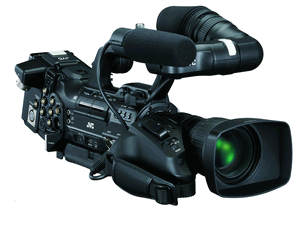

Twee JVC GY-HM790 3CCD HD camera's zijn beschikbaar voor bemande operatie. Intercom en tally zijn aanwezig zodat de camera volwaardig kan worden opgenomen in de regie. Vinten statieven zijn beschikbaar met zoom- en focus controller. Een draadloze verbinding met een Teradek Bolt 2000 is beschikbaar zodat de cameraman vrij kan bewegen.

De volgende afstandbestuurde camera's zijn beschikbaar:

  • Sony BRC-Z330 CMOS pan-tilt camera, 5 beschikbaar (3 zwart, 2 wit), ook voor inbouw in onderwatercamera
  • Sony BRC-Z700 3MOS pan-tilt camera (zwart)
  • Panasonic AW-HE120K 3MOS pan-tilt camera (black)
  • Bradley/BR-Remote HDC-160 CMOS pan-tilt camera
  • Sony BRC-300P 3CCD pan-tilt camera, 6 beschikbaar (4 zwart, 2 wit)
  • Sony FCB-S3000P 3CCD, 1 beschikbaar
  • Sony FCB-H11 CMOS, 1 beschikbaar

Bevestigingsopties voor de afstandbestuurde camera’s zijn statieven en klembeugels.


Het rack

Het centrale punt in de videoregie.nl-oplossing is het videoregie-rack. Dit tafelhoge 19" rack op wielen bevat alle schakelapparatuur, voedingen en data aansluitingen. Het schakelen wordt gedaan via een Blackmagic Design 40x40 SDI router en een Blackmagic Design ATEM 1M/E 4k videomixer. Naast het rack worden monitors en bedieningspanelen geplaats. Alle camerabediening en schakelingen wordt gestuurd vanuit software om efficiënte bediening vanaf één enkele bedieningspositie mogelijk te maken.

8 camera inputs zijn beschikbaar en 8 andere SDI inputs. 12 SDI outputs en 4 CVBS outputs zijn aanwezig. Het systeem werkt in 576i/50, 720p/50 of 1080i/50. Deze resoluties passen perfect bij LED-schermen en internet live-streams/webcasts. Streamen gebeurt in 720p/25 of 1080p/25.

Het rack en benodigheden behoeven tenminste 4m² vloer oppervlak, en wat ruimte om rondom het rack te komen tijdens het opbouwen.

Verdere apparatuur in het rack is:

  • Een UPS om door te kunnen draaien bij tijdelijke stroomuitval
  • 3 Blackmagic Design Hyperdeck SSD recorders, ook voor instant replay
  • 4 composite video output converters
  • Een kleurcorrector om kleurproblemen met een camera of LED scherm te corrigeren.
  • Een audio vertraging en limiter om de audio met correcte lip-sync vast te leggen

Waar mogelijk worden de camera's ge-genlocked, gesynchroniseerd. Dit zorgt ervoor dat de camera's allemaal op hetzelfde ritme beelden maken en het reduceert de totale vertraging van camera tot output. Deze vertraging moet zo klein mogelijk zijn om te voorkomen dat er "lip-sync"-problemen optreden, waarbij de video en audio niet goed bij elkaar lijken te passen. Geen software is aanwezig in het signaalpad, opnieuw om vertraging te beperken. Met gesynchroniseerde videobronnen is de vertraging in het centrale systeem slechts 1 frame (40ms). Ongesynchroniseerde cameras zullen een vertraging van tussen de 1 en 2 extra frames veroorzaken (40 to 80ms) aangezien de video alsnog in het rack gesynchroniseerd moet worden. Deze vertragingswaarden laten normaal gesproken voldoende ruimte voor verwerking bij weergave (LCDs, projectoren of LED-walls).

Wanneer nodig kunnen ook andere verbindingen worden gerealiseerd. Diverse conversieapparatuur is beschikbaar, zoals scalers en scan converters, om de volgende conversies toe uit te voeren:

  • VGA → SDI: om standard VGA weer te geven, handmatig afgesteld om perfect uit te lijnen
  • DVI/HDMI → SDI: om DVI/HDMI bronnen weer te geven
  • CVBS → SDI: Om conventionele video bronnen (composiet) naar SDI om te zetten
  • Component → SDI: Kan worden gebruikt voor analoge camera's
  • SDI → DVI: Kan worden gebruikt om bijvoorbeeld het uitgangssignaal aan te passen aan de resolutie van een LED-wall
  • SDI → HDMI: Kan worden gebruikt om bijvoorbeeld HDMI monitoren aan te sluiten
  • SDI → CVBS: Wordt vaak gebruik om lokale monitors aan te sluiten
  • SDI → component: Wordt soms gebruikt voor video projectoren
  • SDI → VGA: Wordt soms gebruikt voor video projectoren of om Extron MTP-gebaseerde distributie naar verspreide monitors mogelijke te maken
  • HDSDI down- of up-conversie (HD/SD)
  • Aspect-ratio-conversie (16:9 van/naar 4:3)

De kabel

De camerakabel is een speciaal ontworpen kabel, die op bestelling is geproduceerd. De kabel bevat alle benodigde verbindingen en is dun genoeg om praktisch te blijven.

Iedere camera is aangesloten via een connectiebox. Dit kastje verzorgt een aantal functies:

  1. Converteert de camerakabel-plug naar de diverse pluggen benodigd voor de camera.
  2. Stabiliseert de ingangsspanning voor spanningsval over de camerakabel
  3. Converteert het video signaal naar SDI indien de camera geen SDI afgeeft
  4. Toont een tally-signaal wanneer van toepassing
  5. Maakt spraak-communicatie via intercom mogelijk

Alle video wordt digitaal via een SDI verbinding overgebracht. Dit betekent dat er geen kwaliteitsverlies optreed tussen de connectiebox en het centrale rack.

Naar alle camera's is een data-verbinding aanwezig in de vorm van een RS-232 of RS-422 verbinding.

Een blackburst signaal is beschikbaar om de camera's te synchroniseren (genlock).

Alle camera's worden met een lage spanning gevoed en waterdichte connectoren zijn gebruikt, zodat de kabels veilig zijn in de omgeving van vocht of water.

Audio

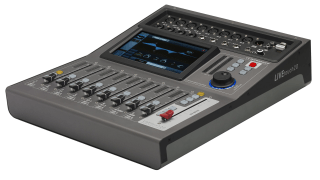

Een aantal microfoons en een Soundcraft 10-kanaals mixer zijn beschikbaar. In het rack is een audio vertraging en limiter beschikbaar, om opnames met correcte "lip-sync" mogelijk te maken. Reeds op het evenement aanwezige audioapparatuur kan worden aangesloten via een DI-box. Dit is vaak de beste oplossing om een presentator/speaker en lokaal gedraaide muziek goed vast te leggen.

De audio wordt standaard in het uitgaande SDI signaal meegestuurd, zodat het geluid ook op videomonitoren elders in het gebouw te horen is.
